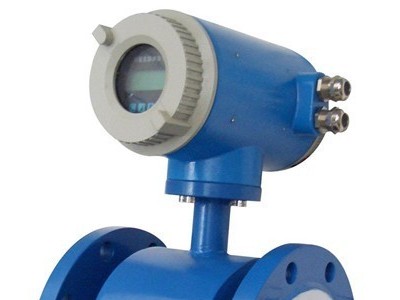

硫酸流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
产品特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电
流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；
|
|
|
|
| 优点: | 优点: | 优点: |
|
|
|
|
| 优点: | 优点: | 优点: |
| 执行标准 | JB／T 9248—1999 | ||||
| 公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、4000、5000、8000、10000 | ||||
| 流速 | 15m／s | ||||
| 精确度 | DNl5～DN600 | 示值的：±0.29％(流速≥1m／s)；±3mm／s(流速<0.95m／s) | |||
| DN700—DN3000 | 示值的±0.49％(流速≥0.79m／S)；±4mm／s(流速<0.79m／S) | ||||
| 流体电导率 | ≥5uS／cm | ||||
| 公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
| DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 | |
| 环境温度 | 传感器 | —25℃—十60℃ | |||
| 转换器及一体型 | —10℃—十60℃ | ||||
| 衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | ||||
| 流体温度 | —体型 | 70℃ | |||
| 分离型 | 聚氯丁橡胶衬里 | 80℃；120℃(订货时注明) | |||
| 聚氨酯衬里 | 80℃ | ||||
| 聚四氟乙烯衬里 | 100℃；150℃(订货时注明) | ||||
| 聚全氟乙丙烯(F46) | |||||
| 加网PFA | |||||
| 信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | ||||
| 电极刮刀机构 | DN300—DN10000 | ||||
| 连接法兰材料 | 碳钢 | ||||
| 接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||
| 进口保护法兰材料 | DN65—DNl50 | 不锈钢1Crl8Ni9Ti | |||
| DN200～DNl600 | 碳钢十不锈钢1Crl8Ni9Ti | ||||
| 外壳防护 | DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||
| 其他传感器、——体型流量计和分离型转换器 | IP65 | ||||
| 间距(分离型) | 转换器距离传感器一般不超过100m | ||||
转换器技术数据
| 电源 | 交流 | 85—265V，45—400Hz | |||||
| 直流 | 11—40V | ||||||
| 操作键和显示 | 按键式 |
| |||||
| 磁键式 |
| ||||||
| 内部积算器 | 正向总量、反向总量及差值总量。 | ||||||
| 输出信号 | 单向模拟输出 |
| |||||
| 双向模拟输出 | 下限限制为。或4mA，其他同单向模拟输出。 | ||||||
| 双向脉冲输出 |
| ||||||
| 双路报警输出 |
| ||||||
| 数字通讯 |
| RS232，RS485，HART | |||||
衬里的选择
| 衬里材料 | 主要性能 | 介质温度 | 适用范围 | |
| —体型 | 分离型 |
| ||
| 聚四氟乙烯（F4) | 是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 | 70℃ | 100℃ 150℃ (需特殊订货) | 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
| 聚全氟乙丙烯（F46) | 同F4，耐磨性、抗负压能力高于F4。 | 同上 |
| |
| 聚氟合乙烯（Fs) | 适用温度上限较聚四氟乙烯低，但成本也较低。 | 80℃ |
| |
| 聚氯丁橡胶 | 1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 | 80℃ 120℃ (需特殊订货) | 水、污水、弱磨损性的泥浆矿浆。 | |
| 聚氨酯橡胶 | 1、耐磨性能极强。 2、耐腐蚀性能较差。 | 80℃ | 中性强磨损的矿浆、煤浆、泥浆 | |
| 口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
| φ15 | 0.060~6.360 | φ450 | 57.230～5722.650 |
| φ20 | 0.110～11.30 | φ500 | 70.650～7065.000 |
| φ25 | 0.180～17.660 | φ600 | 101.7400～10173.60 |
| φ40 | 0.450～45.220 | φ700 | 138.470～13847.40 |
| φ50 | 0.710～70.650 | φ800 | 180.860～18086.40 |
| φ65 | 1.190～119.40 | φ900 | 228.910～22890.60 |
| φ80 | 1.810～180.860 | φ1000 | 406.940～40694.40 |
| φ100 | 2.830～282.600 | φ1200 | 553.900～55389.60 |
| φ150 | 6.360～635.850 | φ1600 | 723.460～72345.60 |
| φ200 | 11.30～1130.40 | φ1800 | 915.620～91562.40 |
| φ250 | 17.660～176.25.0 | φ2000 | 1130.4～113040.000 |
| φ300 | 25.430～2543.400 | φ2200 | 1367.78～136778.40 |
| φ350 | 34.620～3461.850 | φ2400 | 1627.78～162777.60 |
| φ400 | 45.220～4521.60 | φ2600 | 1910.38～191037.60 |
HNLD系列硫酸流量计选型谱
| 型号 | 口径 | ||||||||
| HNLD | 3~10000 | ||||||||
| 代号 | 安装形式 | ||||||||
| Y | 一体式 | ||||||||
| F | 分体式 | ||||||||
| 代号 | 转换器型号 | ||||||||
| ZA | 圆形 | ||||||||
| ZB | 方形 | ||||||||
| 代号 | 输出信号 | ||||||||
| I.4 | 4~20mA | ||||||||
| f | 频率 1KHz | ||||||||
| Rs | 串行通讯（485） | ||||||||
| C | 控制输出 | ||||||||
| 代号 | 防爆要求 | ||||||||
| N | 无防爆 | ||||||||
| EX | 防爆（仅适用于分体式） | ||||||||
| 代号 | 介质温度 | ||||||||
| T1 | ≤65℃ | ||||||||
| T2 | ≤120℃ | ||||||||
| T3 | ≤180℃(仅适用于分体式） | ||||||||
| 代号 | 内衬材质 | ||||||||
| NE | 氯丁橡胶（≤65℃） | ||||||||
| PTFE | 聚四氟乙烯（≤189℃） | ||||||||
| PVC | 聚氯乙烯（≤70℃） | ||||||||
| 代号 | 电极材质 | ||||||||
| 316L | 不锈钢 | ||||||||
| HC | 哈氏合金C | ||||||||
| HB | 哈氏合金B | ||||||||
| Ti | 钛 | ||||||||
| Ta | 钽 | ||||||||
