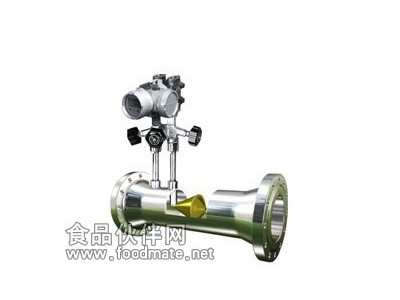

Ｖ锥形流量计概 述：
应用范围

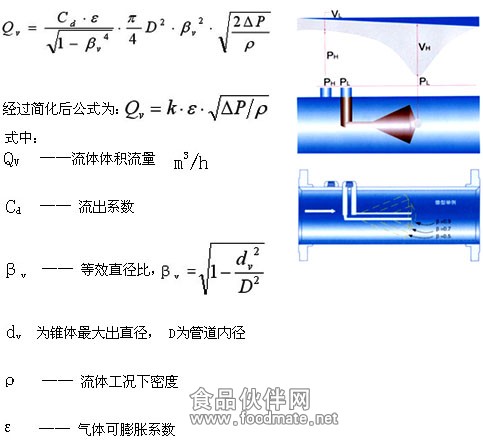

原理
选型：
产品选型
| 型 号 | 说 明 | |||||
| HNV | 锥形流量计 | |||||
|
| 代号 | 口径(mm) | ||||
|
| 15～3000 | DN15～DN3000mm | ||||
|
|
| 各部件材料材质 | ||||
|
| 代码 | 锥体 | 钢管 | 法兰 | ||
|
| A | SS304 | 20# | 20# | ||
|
| B | SS304 | 15CrMo | 15CrMo | ||
|
| C | SS304 | SS304 | 20# | ||
|
| D | SS304 | SS304 | SS304 | ||
|
| E | SS316L | SS304 | SS304 | ||
|
| G | SS316L | SS316L | SS316L | ||
|
| # | 其它材质 | ||||
|
| 代号 | 介质 | ||||
|
| 1 | 液体 | ||||
|
| 2 | 气体 | ||||
|
| 3 | 蒸汽 | ||||
|
| 4 | 高温介质 | ||||
|
| 代号 | 补偿形式 | ||||
|
| N | 不带压力、温度补偿 | ||||
|
| Q | 带压力、温度补偿输出 | ||||
|
| 代号 | 连接形式 | ||||
|
| L | 螺纹连接（适用于小口径） | ||||
|
| W | 法兰连接 | ||||
|
| 代号 | 压力等级 | ||||
|
| 0 | 0.25MPa | ||||
|
| 1 | 0.6 MPa | ||||
|
| 2 | 1.0 MPa | ||||
|
| 3 | 1.6 MPa | ||||
|
| 4 | 2.5 MPa | ||||
|
| 5 | 4.0 MPa | ||||
|
| 6 | 6.3 MPa | ||||
V锥流量计是一种的差压式流量计量装置，并以的边壁逐步收缩节流方式，一改传统节流的几乎所以缺点，是差压式流量计革命性成果，因此V锥流量计可广泛用于石油，化工，电力，热供等国民经济各领域
