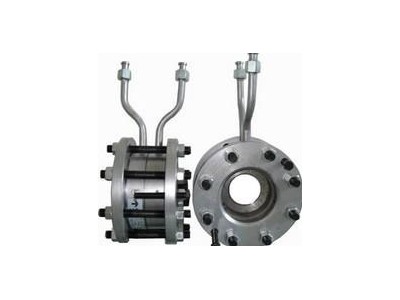

HNLG系列孔板流量计又称为差压式流量计，该孔板流量计采用微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。 孔板节流装置是标准节流件可不需标定直接依照国家标准生产，国家标准GB2624-81<流量测量节流装置的设计安装和使，.标准ISO5167<标准组织规定的各种节流装置，化工部标准GJ516-87-HN06。孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
工作原理
HNLG系列孔板流量计节流装置是人为的在介质流通的管道内造成节流。当被测介质流过节流装置之后，造成一个局部收缩，流束集中，流速增加，静压力降低，于是在孔板的上、下游两侧产生一个静压力差。这个静压力差与流量之间呈一定的函数关系，流量愈大，所产生的静压力差愈大，因此通过测量差压的方法，就可测是流量。 充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
功能特点：
·孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
·孔板计算采用标准与加工
· 孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
·标准型节流装置无须实流校准，即可投用。
· 一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。
选型
| 型号 | 说 明 | |||||||||
| HN LG | 节流装置（ 孔板流量计 ） | |||||||||
| 代号 | 按其结构特征的两大基本分类 | |||||||||
| K | 孔板 | |||||||||
| P | 喷嘴等 | |||||||||
| 代号 | 公称压力（105Pa） | |||||||||
| 2.5 | 2.5 | |||||||||
| 10 | 10 | |||||||||
| 16 | 16 | |||||||||
| 25 | 25 | |||||||||
| 64 | 64 | |||||||||
| 100 | 100 | |||||||||
| 200 | 200 | |||||||||
| 代号 | 口径(mm) | |||||||||
| 10～1600 | 10～1600mm | |||||||||
| 代号 | 按其结构形式细分 | |||||||||
| H | 标准孔板(环室) | |||||||||
| Y | 标准孔板(法兰) | |||||||||
| K | 标准孔板(钻孔) | |||||||||
| I | ISA 1932喷嘴 | |||||||||
| L | 长径喷嘴 | |||||||||
| W | 文丘利喷嘴 | |||||||||
| G | 经典文丘利管 | |||||||||
| S | 双重孔板 | |||||||||
| Q | 圆缺孔板 | |||||||||
| Z | 锥形入口孔板 | |||||||||
| R | 1/4圆孔板 | |||||||||
| P | 偏心孔板 | |||||||||
| N | 整体(内藏)孔板 | |||||||||
| X | 楔形孔板 | |||||||||
| T | 不在上述之列的特殊节流装置 | |||||||||
| 代号 | 介质 | |||||||||
| 1 | 液体 | |||||||||
| 2 | 气体 | |||||||||
| 3 | 蒸汽 | |||||||||
| 4 | 高温液体 | |||||||||
| 代号 | 补偿形式 | |||||||||
| N | 不带压力、温度补偿 | |||||||||
| P | 带压力补偿输出 | |||||||||
| T | 带温度补偿输出 | |||||||||
| Q | 带压力、温度补偿输出 | |||||||||
| 代号 | 变送器差压量程范围 | |||||||||
| 0 | 微差压量程 | |||||||||
| 1 | 低差压量程 | |||||||||
| 2 | 中差压量程 | |||||||||
| 3 | 高差压量程 | |||||||||
| 代号 | 是否带现场显示 | |||||||||
| W | 节流装置传感器 | |||||||||
| X | 智能节流装置（流量计） | |||||||||
